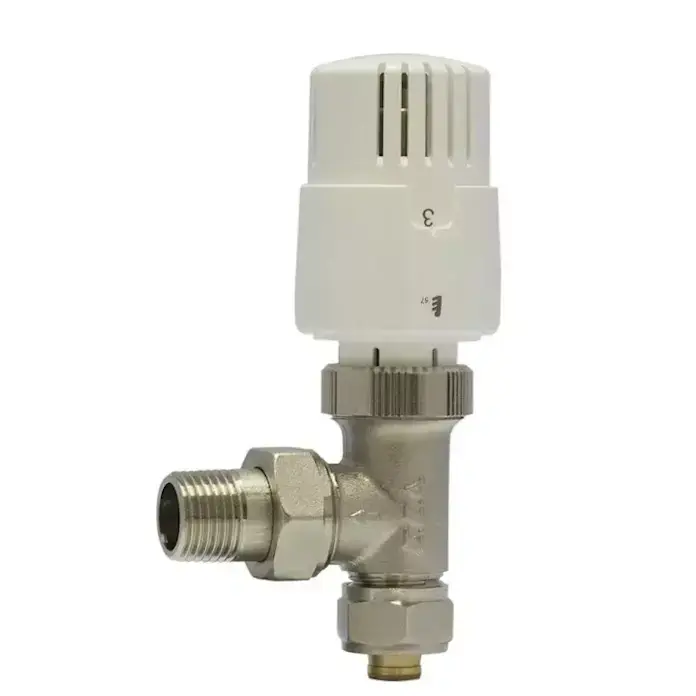

ECA TRV4 Termostatik Köşe Radyatör Valfi Pex Köşe 602120780

ECA TRV4 Termostatik Köşe Radyatör Valfi PEX 602120780, PEX borulu ısıtma tesisatları için üretilmiş, oda sıcaklığını otomatik olarak kontrol eden ve enerji tasarrufu sağlayan yüksek hassasiyetli bir termostatik radyatör vanasıdır. TS EN 215 standardına uygun olarak tasarlanan bu vana; hem bireysel hem de merkezi ısıtma sistemlerinde konfor ve verimlilik sunmak amacıyla tercih edilir. ECA'nın kalite güvencesiyle 60 ay garanti kapsamında sunulan bu ürün, kurulum kolaylığı ve uzun ömürlü performansıyla öne çıkmaktadır.

ECA TRV4 Termostatik Köşe Radyatör Valfi Pex Köşe – Teknik Özellikler

ECA TRV4 Termostatik Köşe Radyatör Valfi PEX 602120780, model kodu 602120780 ile üretilmekte ve ECA4 + R1/2"F bağlantı konfigürasyonuna sahiptir. Uluslararası ısıtma kontrol standardı olan TS EN 215'e tam uygunluk sağlayan bu vana, aşağıdaki teknik değerlere sahiptir:

• Stok Kodu: 602120780
• Bağlantı Tipi: PEX Köşe, 16x2 mm boru bağlantısı
• Radyatör Bağlantısı: 1/2" dişli (R1/2"F)
• İlgili Standart: TS EN 215
• Maksimum Çalışma Basıncı: 10 bar
• Maksimum Çalışma Sıcaklığı: 120°C
• Ayar Aralığı: +6°C – +28°C
• Alt Sıcaklık (Fabrika Ayarı): 15°C
• Kontrol Hassasiyeti (CA): 0,6K
• Histerisiz (C): 0,35K
• Fark Basıncı Etkisi (D): 0,3K
• Su Sıcaklığı Etkisi (W): 0,8K
• Tepki Süresi (Z): 20 dakika
• Garanti Süresi: 60 ay

Bu değerler, ECA TRV4'ün özellikle enerji verimliliği açısından hassas ve güvenilir bir sıcaklık kontrolü sağladığını göstermektedir. 0,6K seviyesindeki kontrol hassasiyeti sayesinde oda sıcaklığı çok dar bir bant içinde sabit tutulur; bu da gereksiz enerji tüketiminin önüne geçer.

ECA TRV4 Termostatik Köşe Radyatör Valfi Pex Köşe 602120780 Nasıl Çalışır?

ECA TRV4, harici bir enerji kaynağına ihtiyaç duymadan çalışan, kendiliğinden ayarlanan bir kontrol vanasıdır. Çalışma prensibi tamamen mekanik olup iki temel bileşenden oluşur: vana gövdesi ve termostatik kafa (sensör).

Termostatik kafanın içindeki sıvı, oda sıcaklığına duyarlıdır. Ortam sıcaklığı kullanıcının belirlediği hedef değere ulaştığında sıvı genleşir; bu genleşme, vana milini iterek sıcak su akışını kısıtlar veya tamamen keser. Böylece radyatör gereksiz yere ısınmaktan alıkonulur. Oda sıcaklığı hedef değerin altına düştüğünde ise sıvı büzülür, mil geri çekilir ve radyatöre sıcak su akışı yeniden başlar.

Bu döngü sürekli tekrarlanarak oda sıcaklığı istenen değerde sabit tutulur. Üstelik vana; güneş ışığı, çalışan cihazlar veya odadaki insan ısısı gibi yardımcı ısı kaynaklarını da algılar. Bu kaynaklar odayı yeterince ısıttığında vana devreye girer ve kombinin ya da kalorifer kazanının gereksiz çalışmasını önler.

Sıcaklık ayarı ise termostatik kafa üzerindeki skala ile kolayca yapılabilir:

• * (Yıldız) Konumu: Donmaya karşı koruma (~6°C)
• 1. Konum: ~12°C – Uzun süreli boşaltma dönemi
• 2. Konum: ~16°C – Yatak odaları için önerilen
• 3. Konum: ~20°C – Oturma odası için ideal
• 4. Konum: ~24°C – Banyo için önerilen
• 5. Konum: ~28°C – Maksimum sıcaklık

Enerji Tasarrufu ve Avantajları

ECA TRV4 Termostatik Köşe Radyatör Valfi Pex Köşe 602120780 kullanımı, yalnızca konfor sağlamakla kalmaz; ısıtma faturalarında ciddi tasarruf da sunar. Bu konuda yapılmış bilimsel araştırmalar çarpıcı sonuçlar ortaya koymaktadır:

• 98,8 m² bir dairede yapılan deneysel çalışmaya göre termostatik radyatör vanası kullanımı, günlük doğal gaz tüketimini 1,4 m³ azaltmış; bu değer yılda yaklaşık 250 m³ tasarruf anlamına gelmiştir.
• Avrupa genelinde yapılan analizler, manuel vanalardan TRV'ye geçişin ortalama %18 enerji tasarrufu sağladığını göstermektedir.
• Oda sıcaklığındaki her 1°C azalma, ısınma maliyetinde yaklaşık %6 tasarruf anlamına gelir.
• Salford Üniversitesi araştırmasına göre TRV ve oda termostatının birlikte kullanılması %40'a varan enerji tasarrufu sağlayabilmektedir.

Bunların yanı sıra ECA TRV4'ün sağladığı başlıca avantajlar şunlardır:

• Her Odada Bağımsız Sıcaklık Kontrolü: Yaşam alanlarına göre farklı sıcaklıklar ayarlanabilir. Yatak odası için düşük, banyo için yüksek ayar yapılarak konfor ve tasarruf bir arada sağlanır.
• Merkezi Sistemlerde Denge: Katlı binalarda merkezi ısıtma kullanıldığında termostatik vanalar, katlar arasındaki dengesiz ısı dağılımını önler.
• Perde ve Duvarlarda İslenmeyi Azaltır: Radyatör gereksiz yere aşırı ısınmadığından perde ve duvar yüzeylerindeki islenme minimum düzeyde kalır.
• Serbest Isıyı Değerlendirme: Vana, güneş, lamba, ütü, bilgisayar gibi yardımcı ısı kaynaklarını algılayarak yakıt tasarrufu sağlar.
• Elektriksiz Çalışma: Herhangi bir pil veya elektrik bağlantısı gerektirmez; tamamen mekanik çalışır.

PEX Köşe Bağlantı Nedir? Hangi Sistemlere Uyar?

ECA TRV4 termostatik radyatör valfinin "PEX Köşe" versiyonu, 16x2 mm PEX veya PEX-Al-PEX (kompozit) boru sistemleriyle doğrudan uyumludur. Bu modelin iki temel özelliği vardır:

PEX Boru Bağlantısı: Çelik boru tesisatı yerine plastik esaslı PEX boru kullanan modern ve yenilenmiş ısıtma sistemleri için tasarlanmıştır. PEX boru, esnekliği ve korozyon direnciyle günümüzde bireysel ve merkezi ısıtmada yaygın biçimde tercih edilmektedir.

Köşe (L-Tipi) Tasarım: Köşe tipi vana, boru ve radyatörün farklı yönlerde konumlandığı durumlarda kullanılır. Özellikle yerden çıkış yapan boru tesisatlarında ve radyatörlerin duvar dibine yakın monte edildiği dar alanlarda büyük kolaylık sağlar. Düz vananın uygulanamayacağı köşeli bağlantı noktalarında köşe tip, hem estetik hem de işlevsel açıdan en doğru çözümdür.

Eğer tesisatınızda standart 1/2 inç dişli boru çıkışı varsa, ECA TRV4 602120755 modeline göz atabilirsiniz.

ECA TRV4 Termostatik Köşe Radyatör Valfi Pex Köşe 602120780 Montaj Rehberi

ECA TRV4 termostatik radyatör valfini doğru monte etmek, uzun ömürlü ve verimli çalışma için kritik öneme sahiptir. Aşağıdaki adımlara dikkat edilmesi önerilir:

1. Sistemi Basınçsızlaştırın: Montaj öncesinde ısıtma sisteminin basıncını düşürün ve ilgili bölümün suyunu boşaltın.
2. Termostatik Kafayı 5 Konumuna Getirin: Montaj sırasında kafayı tam açık (5) konumuna alın; bu, vana milinin geri çekilmesini sağlar ve montaj işlemini kolaylaştırır.
3. Sızdırmazlık Malzemesi Kullanın: Vana gövdesinin boru ve radyatör bağlantı dişlerine teflon bant veya keten + macun uygulaması yapın.
4. Yön Okunu Kontrol Edin: Vana gövdesi üzerindeki akış yönü okuna dikkat edin; ok, sıcak su akış yönünü gösterir.
5. Sıkma İşlemi: Vana gövdesini anahtar ağızlarından tutarak sıkın; gövdeden kavrayarak sıkmayın, kırılmalara yol açabilir.
6. Termostatik Kafayı Takın: Gövde montajı tamamlandıktan sonra termostatik kafa M30x1,5 dişli bağlantı ile gövdeye takılır; kilit bileziği "klik" sesiyle yerine oturur.
7. Kafarın Konumunu Ayarlayın: Termostatik kafa perde, mobilya veya radyatör üstüne monte edilmiş raf gibi ısı kaynaklarının önünde kalmamalıdır. Kafanın çevresinde en az 15 cm açık alan bırakılmalıdır.
8. Sistemi Test Edin: Sistemi tekrar basınçlandırarak sızdırmazlığı kontrol edin ve istenen sıcaklığa ayarlayın.

Önemli Uyarı: Eski sistemlerde modifikasyon yapılırken vana önüne filtre takılması önerilir. Kaynak cürufu ve diğer yabancı maddeler vana performansını olumsuz etkileyebilir.

Maksimum Verim İçin Kullanım İpuçları

ECA TRV4 Termostatik Köşe Radyatör Valfi Pex Köşe 602120780' den en yüksek tasarrufu elde etmek için aşağıdaki pratik ipuçlarına dikkat edin:

• Gece Sıcaklığını Düşürün: Gece saatlerinde oda sıcaklığını 2-3°C düşürerek enerji tasarrufu sağlayabilirsiniz. Ancak 3°C'den fazla düşürüldüğünde sabah ısıtması için daha fazla enerji harcanacağından tasarruf etkisi azalır.
• Kullanılmayan Odaları Tamamen Kapatmayın: Kullanılmayan odalardaki peteği sıfıra getirmek enerji tasarrufu sağlamaz; aksine boru donar ve komşu odalara haksız ısı aktarımı oluşur. Minimum 2 konumunda (yaklaşık 15°C) bırakın.
• Radyatörün Önünü Açık Tutun: Radyatörün etrafında en az 15 cm boşluk olması, serbest hava sirkülasyonu için gereklidir. Perde ve mobilya radyatör önünü kapatmamalıdır.
• Yazın Kafayı 5 Konumuna Getirin: Isıtma mevsimi dışında termostatik kafayı tam açık konuma (5) alın; bu, vanadaki pimlerin yaz boyunca sıkışmasını önler.
• Kışın Kafayı ❆ Konumunda Bırakmayın: Uzun süreli evde yokluğunda kafayı donmaya karşı koruma (yıldız) konumunda bırakın.
• Hidronik Balanslamaya Dikkat Edin: Çok radyatörlü sistemlerde maksimum performans için tesisat hidronik balanslaması yapılması önerilir. Bu işlem yetkili bir tesisat ustası tarafından gerçekleştirilmelidir.

Yasal Zorunluluk ve Standartlar

Türkiye'de Binalarda Enerji Performans Yönetmeliği (2010) ve Merkezi Isıtma Giderlerinin Paylaşılmasına İlişkin Yönetmelik uyarınca, merkezi ısıtma sistemi kullanılan binalarda termostatik radyatör vanası kullanımı ve kalorimetre sistemi zorunlu hale getirilmiştir.

Bu yönetmelik kapsamında kullanılacak termostatik radyatör vanalarının 15°C alt sıcaklık ayar özelliğine sahip olması şarttır. ECA TRV4 modeli, fabrika çıkışında alt sıcaklık değeri 15°C olarak ayarlanmış olup bu yasal gerekliliği tam olarak karşılamaktadır.

Ayrıca ürün, TS EN 215 Avrupa standardına uygun üretilmiştir. Bu standart; termostatik radyatör vanalarının hassasiyet, dayanıklılık, güvenlik ve performans kriterlerini uluslararası düzeyde belirlemektedir.

Sıkça Sorulan Sorular

ECA TRV4 Termostatik Radyatör Valfi PEX Köşe ne işe yarar?

ECA TRV4 Termostatik Radyatör Valfi PEX Köşe (602120780), radyatörünüze bağlanan ve oda sıcaklığını otomatik olarak istenen değerde sabit tutan bir kontrol vanasıdır. Harici enerji gerektirmez; içindeki sıvı sensör oda sıcaklığını algılar, hedef sıcaklığa ulaşıldığında sıcak su akışını keser, düştüğünde yeniden açar. Bu sayede hem enerji tasarrufu hem de konfor sağlanır.

ECA TRV4 PEX köşe vana hangi boru sistemine uyumludur?

ECA TRV4 PEX Köşe (602120780) modeli, 16x2 mm PEX boru bağlantısı için tasarlanmıştır. PEX-Al-PEX kompozit boru sistemlerine uyumludur. Standart 1/2 inç dişli bağlantı ile radyatöre monte edilir.

TRV4 ile TRV3 arasındaki fark nedir?

TRV4, TRV3'e kıyasla daha hassas kontrol sunar. ECA TRV4'ün kontrol hassasiyeti CA=0,6K olup, sıcaklığı çok daha dar bir band içinde sabit tutar. TRV4 alt sıcaklık değeri 15°C olarak fabrikada ayarlanmıştır; bu özellik Binalarda Enerji Performans Yönetmeliği zorunluluğunu karşılar.

ECA TRV4 termostatik vana ne kadar enerji tasarrufu sağlar?

Akademik çalışmalara göre termostatik radyatör vanası kullanımı, günlük doğal gaz tüketimini yaklaşık 1,4 m³ azaltabilmekte; bu yılda yaklaşık 250 m³ tasarruf anlamına gelmektedir. Avrupa genelinde TRV kullanımının ortalama %18 enerji tasarrufu sağladığı bilinmektedir. Oda sıcaklığındaki her 1°C azalma yaklaşık %6 daha az enerji tüketimi demektir.

ECA TRV4 PEX köşe vananın maksimum çalışma koşulları nelerdir?

ECA TRV4 termostatik radyatör valfi; 10 bar maksimum çalışma basıncına ve 120°C maksimum çalışma sıcaklığına dayanabilir. Ayar aralığı +6°C ile +28°C arasındadır. TS EN 215 standardına uygun olarak üretilmiştir.

ECA TRV4 termostatik vana nasıl monte edilir?

Montaj öncesi sıcaklık seçici '5' konumuna getirilmelidir. Vana gövdesi, sızdırmazlık malzemesi (teflon vb.) kullanılarak PEX boruya ve radyatöre bağlanır. Montaj sonrası termostatik kafa M30x1,5 dişli bağlantı ile vana gövdesine takılır. Kafanın perde, mobilya veya doğrudan güneş ışığından uzak konumda olması doğru algılama için kritiktir.
